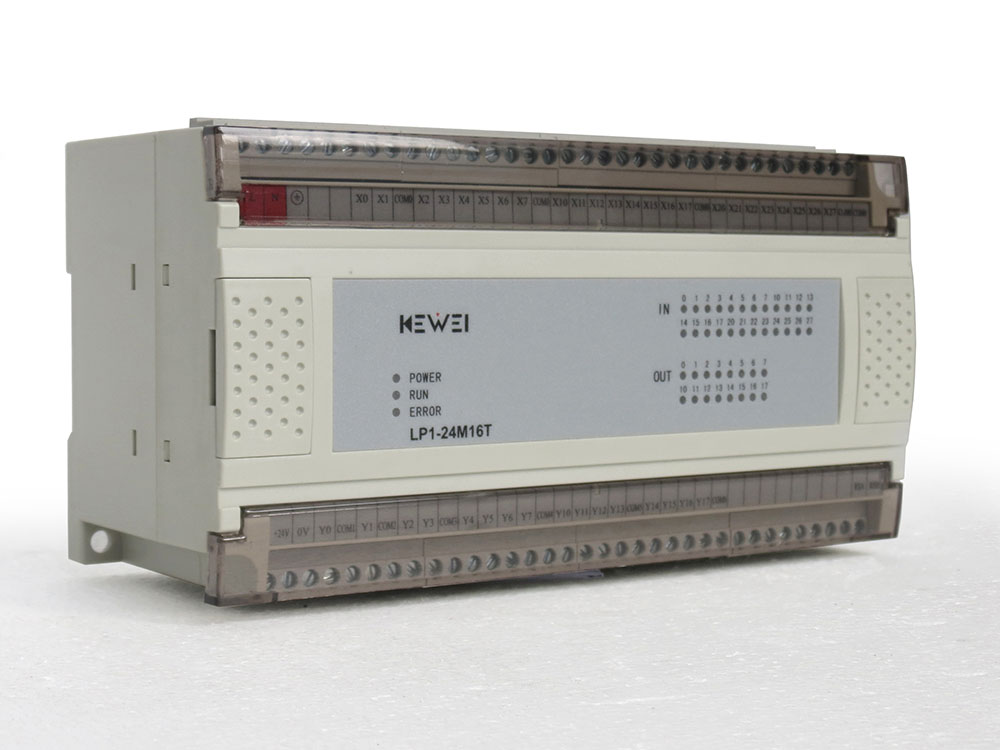

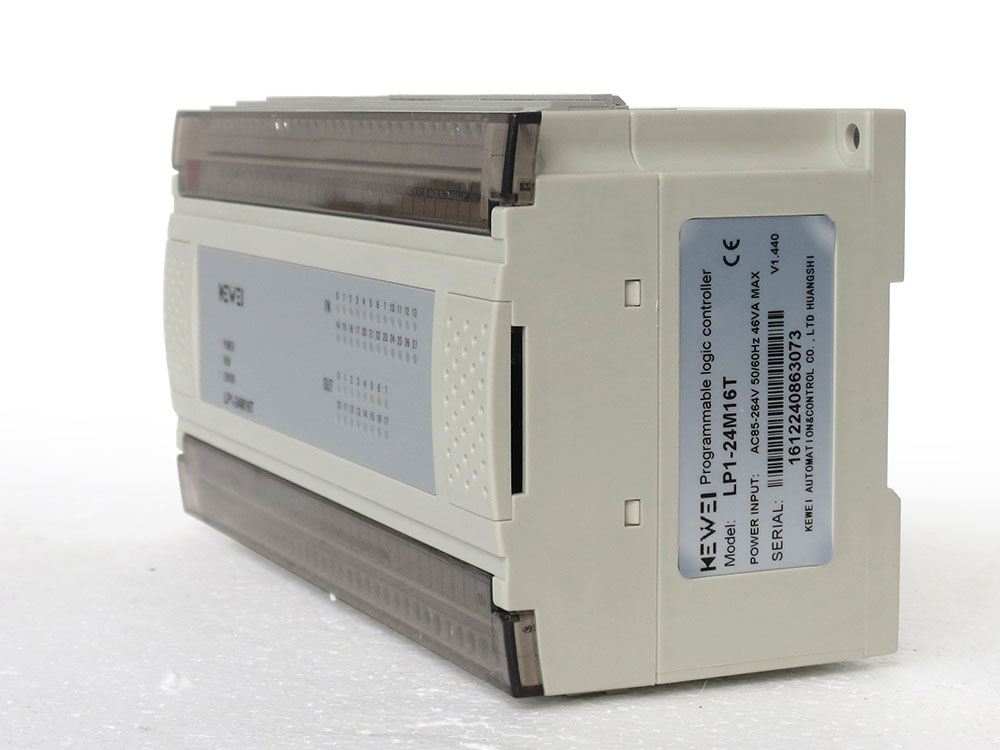

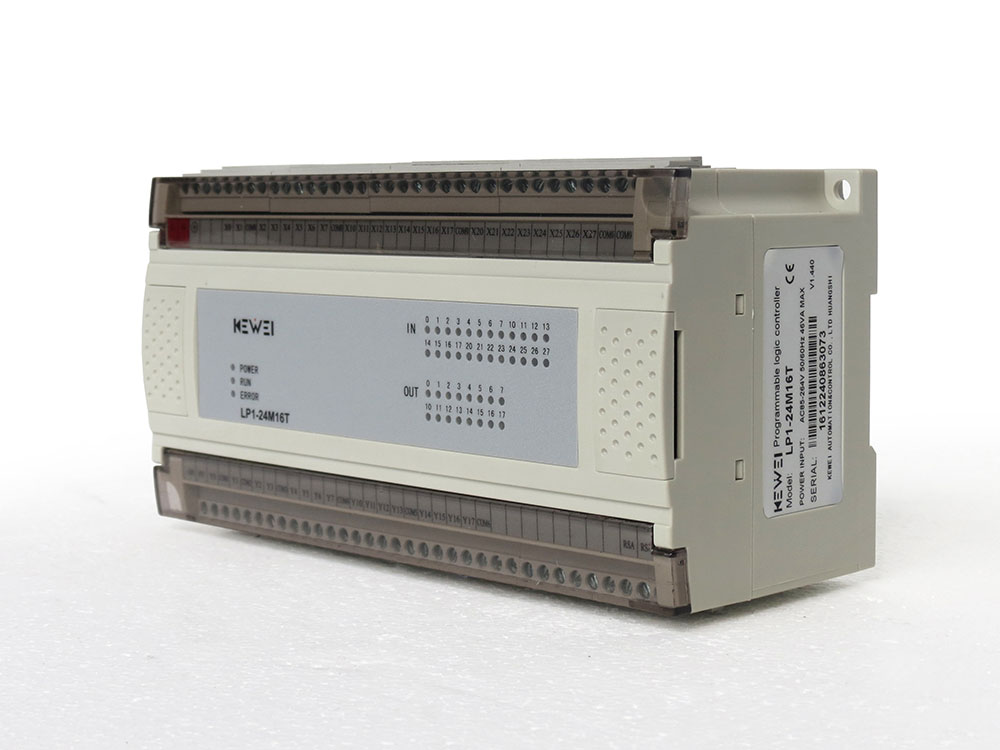

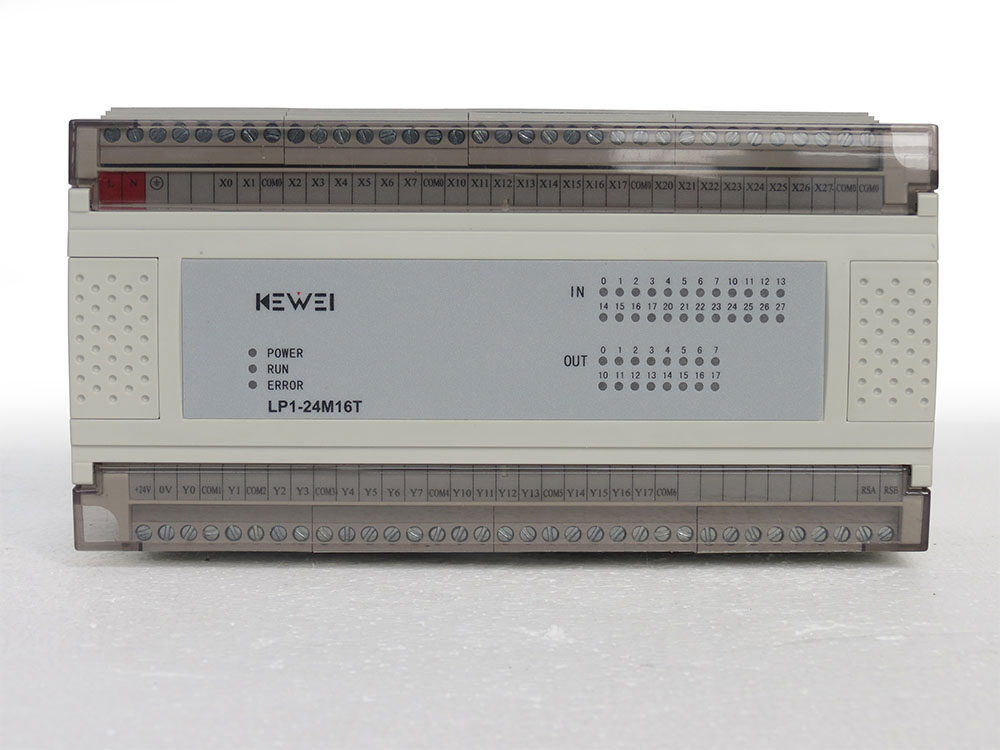

KEWEI科威LP1系列PLC产品简介
●通讯口：标配1个RS232，1个RS485
●高速计数：【1相】50KHz/2路 【2相】15KHz/2路
●高速脉冲：晶体管T机型自带2路30KHz高速脉冲输出
●程序容量：程序容量8K步
●时钟功能：内置实时时钟功能
●扩展功能：可扩展LP1/LP2系列所有模块（模块总数最多6个）
●高速处理：I/O刷新指令，可设置输入滤波参数，输入中断及脉冲捕捉功能
●数据寄存器：一般用8000点
●浮点运算：带浮点运算功能

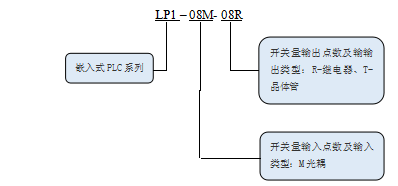

KEWEI科威LP1系列PLC命名规则
KEWEI科威LP1系列PLC选型
序号 | 型号 | 输入 | 继电器输出 | 晶体管输出 |
1 | LP1-08M08R | 8 | 8 | |
2 | LP1-08M08T | 8 | 8 | |
3 | LP1-14M12R | 14 | 12 | |
4 | LP1-14M12T | 14 | 12 | |
5 | LP1-18M14R | 18 | 14 | |
6 | LP1-18M14T | 18 | 14 | |
7 | LP1-24M16R | 24 | 16 | |
8 | LP1-24M16T | 24 | 16 |

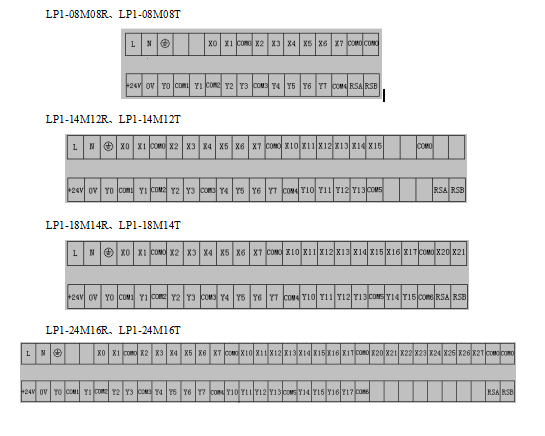

KEWEI科威LP1系列PLC硬件端子
KEWEI科威LP1系列PLC基本参数表
主机型号 | 合计 点数 | 输入输出特性 | |||||
普通输入 | 高速输入 | 输入电压 | 普通输出 | 高速输出 | 输出方式 | ||
LP1-08M08T | 16 | 8 | 2路25KHz或2路AB相15KHz | DC24V | 8 | 2路20KHz | 晶体管 |
LP1-08M08R | 16 | 8 | 2路25KHz或2路AB相15KHz | DC24V | 8 | / | 继电器 |
LP1-14M12T | 26 | 14 | 2路25KHz或2路AB相15KHz | DC24V | 12 | 2路20KHz | 晶体管 |
LP1-14M12R | 26 | 14 | 2路25KHz或2路AB相15KHz | DC24V | 12 | / | 继电器 |
LP1-18M14T | 32 | 18 | 2路25KHz或2路AB相15KHz | DC24V | 14 | 2路20KHz | 晶体管 |
LP1-18M14R | 32 | 18 | 2路25KHz或2路AB相15KHz | DC24V | 14 | / | 继电器 |
LP1-24M16T | 40 | 24 | 2路25KHz或2路AB相15KHz | DC24V | 16 | 2路20KHz | 晶体管 |
LP1-24M16R | 40 | 24 | 2路25KHz或2路AB相15KHz | DC24V | 16 | / | 继电器 |
KEWEI科威LP1系列PLC模块扩展能力
主机 | 开关量模块 | 模拟量模块 | 扩展总数 |
LP1系列主机 | m | n | (m+n)<=6 |
开关量系统可扩展最大点数：48（主机）+6*32（扩展）=240点。
模拟量系统可扩展最多通道数：6*4=24通道 (电流/电压/热电偶/热电阻)。
KEWEI科威LP1系列PLC通信支持种类
主机 | 编程口协议 | 自由协议 | 计算机链接主从协议 | Modbus RTU |
LP1 | 支持 | 支持 | 支持 | 选配 |
LP2 | 支持 | 支持 | 支持 | 支持 |
KEWEI科威LP1系列PLC辅助功能
功能名称 | 相关软元件 | 功能描述 | 应用提示 | LP1 | LP2 |
程序加密 | D8254 | 程序一经加密，不能读出，只能写入。 | 防止程序泄露。 | √ | √ |
实时时钟 | D8013～D8019, M8015～M8017 | PLC 在供电或断电情况下能够正确计时，可实现时间信息的读取和调整。 | 应用于时间关联的控制上。如某路口在早上7:30到7:50一直绿灯，满足人流单向的要求。 | √ | √ |
固定周期脉冲 | M8012，M8013 | 不管是否使用，M8012、M8013 都会按照100ms、1s 的固定周期进行翻转。独立于梯形图之外，不受扫描周期影响。 | 在程序控制时，使用定时器，因受扫描周期影响，会增大累积误差。用于严格控制时序的场合，或用于消除累积时差的场合。 | √ | × |
窄脉冲捕捉 | M8208,D8020,D8021 | 当输入信号宽度小于10ms时，PLC需要应用此功能。 | √ | × | |
软件版本号 | D8255 D8253 | D8255记录内核版本号 D8253记录驱动版本号 | 内核和驱动程序升级时，以前的版本有些功能不支持，需查看版本号，必要时更新。 | √ | √ |
注：√ 表示支持该功能，或有此指令。 × 表示不支持此功能，或无此指令。
KEWEI科威LP1系列PLC产品尺寸
